GIẢI PHÁP PHÁT HIỆN SỰ CỐ RÁCH BĂNG TẢI
1.Tổng quan
Có đến khoảng 74% sự cố rách dọc của băng tải xảy ra tại máng chuyển hoặc máng rót gây ra bởi các thanh hoặc mảnh thép: chọc thủng băng, kẹt vào các giá con lăn hoặc con lăn gây ra vết rách dọc băng tải. Nếu không được phát hiện và dừng băng tải vết rách có thể kéo dài cả tuyến băng gây ra thiệt hại lớn về kinh tế và quá trình khắc phục sự cố kéo dài sẽ gây ách tắc sản xuất, ảnh hưởng tới hiệu quả kinh doanh của cả tập thể công ty.
Giải pháp đưa ra là lắp đặt các thiết bị phát hiện vết rách băng tải tại các máng chuyển/máng rót để có thể phát hiện ngay các vết rách dọc của băng tải xảy ra bởi các mảnh hoặc thanh thép gây ra.
Khi phát hiện vết rách dọc của băng tải, thiết bị sẽ gửi tín hiệu cho bộ điều khiển dừng băng tải ngay lập tức giúp giảm thiểu các hư hỏng của băng tải.

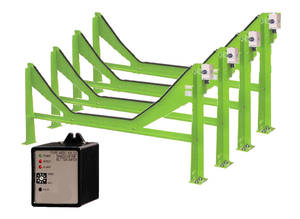

2. Các đặc trưng của thiết bị phát hiện rách băng
- Thiết bị có thể phát hiện ngay lập tức vết rách dọc băng tải:
Phần cảm biến được tích hợp công tắc dạng cáp có độ nhạy cao, do đó có thể phát hiện ngay lập tức sự cố rách dọc băng do điểm rách đó ngay lập tức trở thành điểm tiếp xúc công tắc cảm biến.
- Thiết bị có thể giữ độ nhạy hoạt động với tần suất cao: giống như bộ phận chuyển đổi điện của công tắc cảm ứng, dây cảm biến được bảo vệ bởi lớp vỏ an toàn, chống bụi hoặc vật liệu vận chuyển trên băng tải dính vào. Cảm biến có thể hoạt động ổn định trong các điều kiện môi trường khác nhau: thiếu oxi, tia cực tím, độ ẩmm nước muối…đối với điều kiện môi trường khắc nghiệt nhưng không làm giảm độ nhạy của thiết bị.
- Dễ dàng lắp đặt: thiết bị có thể được lắp đặt mà không cần thay đổi định dạng hệ thống băng tải: khung băng, giá con lăn…, do đó có thể thực hiện cả với các hệ thống băng tải đang hoạt động.
3. Nguyên lý hoạt động của thiết bị phát hiện rách băng tải
- Khi tấm thép hoặc gỗ lẫn trong vật liệu được chuyển vào máng chuyển/ máng rót (Chute) xuyên thủng băng tải.
- Vật liệu là đó sẽ di chuyển về phía trước theo hướng di chuyển của băng tải và đẩy vào cảm biến lắp đặt bên dưới băng tải (Belt tear Detector)
- Một dòng điện được gửi đến, bộ phát hiện hoạt động, và sau đó một tín hiệu sẽ được xuất ra bởi bộ chuyển đổi.
- Băng tải sẽ được dừng bởi tín hiệu xuất ra đó.
4. Kết nối thiết bị phát hiện rách băng tải
- Có thể kết nối tối đa 5 thiết bị đầu dò (Detector) vào một thiết bị dò (Transducer).
- Khi đầu dò phát hiện thì tín hiệu xuất ra bởi thiết bị dò là loại tín hiệu duy trì, tín hiệu này được reset bằng nút bấm hoặc khi ngắt nguồn.
- Kết nối giữa các đầu dò là kết nối nối tiếp, khi có bất kỳ sự cố nào xảy ra ở cáp kết nối và các bộ chuyển mạch thì ngay lập tức tín hiệu phát hiện sự cố sẽ được xuất ra.

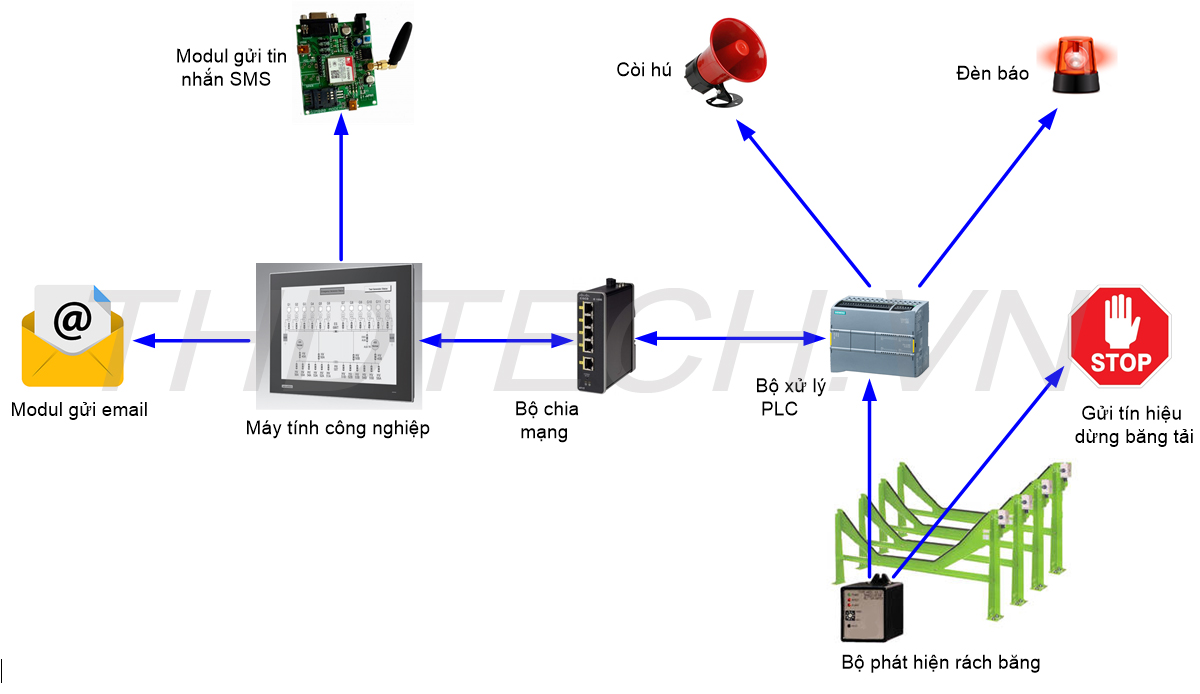

5. Hệ thống phát hiện rách băng tải
- Khi có sự cố rách băng thì ngay lập tức bộ phát hiện rách băng gửi tín hiệu dừng băng tải, đồng thời gửi tín hiệu cảnh báo về bộ xử lý PLC.
- Bộ PLC sẽ ra lệnh điều khiển hú còi và bật đèn cảnh báo sự cố.
- Máy tính được cài phần mềm quản lý băng tải chuyên dụng sẽ nhận tín hiệu cảnh báo sự cố từ PLC và điều khiển các modul:
+ Modul SMS gửi tin nhắn tới số điện thoại người vận hành.
+ Gửi email thông báo sự cố tới email người quản lý.
* Thông tin tin nhắn/email sẽ bao gồm: thời gian, tên tuyến băng, địa điểm xảy ra sự cố, để mọi người liên quan có thể biết và xử lý kịp thời.
* Tất cả các dữ liệu về sự cố xảy ra: thời gian, tên tuyến băng, địa điểm được lưu vào cơ sở dữ liệu.
